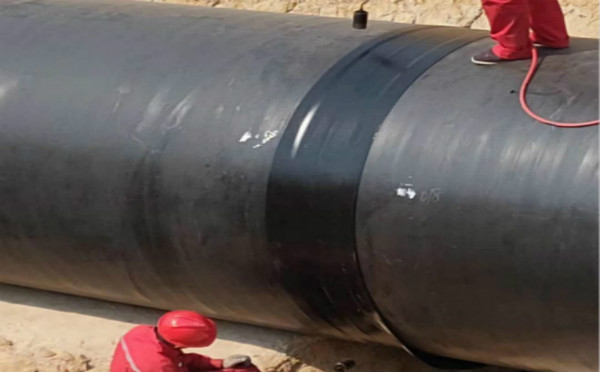

管道防腐冷纏帶（如聚乙烯、聚丙烯及環(huán)氧煤瀝青冷纏帶）憑借其施工便捷、環(huán)保高效的特點，在油氣輸送、給排水等工程中得到了廣泛應(yīng)用。然而，冷纏帶的防腐性能、施工質(zhì)量和使用壽命高度依賴于現(xiàn)場的環(huán)境條件。如果忽視環(huán)境因素盲目施工，極易導(dǎo)致膠帶粘結(jié)失效、產(chǎn)生氣泡或剝離，嚴(yán)重影響管道的長效安全。因此，嚴(yán)格遵守以下施工環(huán)境要求至關(guān)重要。

一、溫度要求

溫度是影響冷纏帶膠粘劑活性和流動性的核心因素，冷纏帶屬于常溫粘接材料，對溫度變化十分敏感。

環(huán)境溫度：一般情況下，防腐層施工宜在 -5℃～30℃ 之間進(jìn)行，在此溫度區(qū)間內(nèi)，膠帶膠層柔軟、流動性好，粘接能力最強(qiáng)，纏繞后貼合緊密，不易產(chǎn)生間隙。當(dāng)施工溫度過低，低于5℃時，膠層變硬、粘性下降，膠帶貼合度變差，容易出現(xiàn)縫隙、翹邊；若溫度低于-5℃，原則上禁止施工，確需施工時必須對鋼管進(jìn)行預(yù)熱處理。在高溫環(huán)境下，溫度超過40℃時，膠帶膠層容易軟化、流淌，纏繞過程中容易拉伸變形，造成膠帶變薄、褶皺，降低防腐層機(jī)械強(qiáng)度。因此施工時應(yīng)盡量避開高溫暴曬和嚴(yán)寒低溫時段，保證溫度適宜、穩(wěn)定。

解卷溫度：這是極易被忽視的一點。膠帶在低溫下會變硬發(fā)脆，強(qiáng)行拉扯容易損傷基材或?qū)е履z層脫落。規(guī)范明確要求，膠帶解卷時的溫度必須在 5℃ 以上。如果施工現(xiàn)場氣溫較低，應(yīng)將成卷的膠帶提前移至溫暖的庫房，或在施工前對膠帶卷進(jìn)行適當(dāng)?shù)念A(yù)熱處理。

鋼管表面溫度：鋼管表面的溫度應(yīng)高于露點溫度 3℃ 以上。如果管體表面過冷，空氣中的水分會在其表面凝結(jié)成肉眼難以察覺的水膜，嚴(yán)重破壞膠帶與金屬的粘接力。在極寒條件下，施工前往往需要使用噴燈等設(shè)備對鋼管表面進(jìn)行烘烤升溫。

二、濕度與天氣條件

冷纏帶施工對空氣濕度和天氣條件要求嚴(yán)格，潮濕環(huán)境是造成防腐層空鼓、脫層的主要原因。

相對濕度：空氣的相對濕度應(yīng)控制在 85% 以下，施工過程中，管道表面必須保持干燥，不得存在雨水、霜霧、積水和潮氣。高濕度環(huán)境不僅會讓除銹后的鋼管迅速返銹，還會導(dǎo)致底漆固化不良，使膠帶與管壁之間夾雜水汽，形成腐蝕隱患。

禁止惡劣天氣施工：嚴(yán)禁在雨、雪、霧天以及風(fēng)沙較大的環(huán)境中進(jìn)行露天涂刷底漆和纏繞膠帶作業(yè)。雨水和霧氣會直接破壞防腐層的密封性；而大風(fēng)揚(yáng)起的沙塵一旦落在涂好底漆的管面上，會形成隔離層，導(dǎo)致膠帶無法緊密貼合，甚至出現(xiàn)大面積脫殼。

三、其他要求

除了溫濕度，現(xiàn)場的輔助條件和基面狀態(tài)也決定了最終的防腐效果。

通風(fēng)與照明：雖然冷纏帶多為無溶劑環(huán)保材料，但在狹窄空間作業(yè)時，仍需保持良好的通風(fēng)，以利于底漆揮發(fā)物的擴(kuò)散和膠層的自然固化。同時，充足的照明是保證施工人員看清焊縫細(xì)節(jié)、確保搭接寬度和纏繞質(zhì)量的前提。

遠(yuǎn)離火源：盡管是“冷”纏工藝，但配套使用的底漆和稀釋劑通常屬于易燃品。施工現(xiàn)場必須嚴(yán)格管控明火，配備必要的消防器材。

基面干燥與清潔：無論環(huán)境多么理想，施工前必須確保鋼管表面經(jīng)過合格的除銹處理，且表面絕對干燥、無油污、無灰塵。除銹后至涂刷底漆的時間間隔不宜超過 4 小時，防止表面二次污染或返銹。施工完成后的防腐管道應(yīng)避免長時間暴曬，露天存放需做好遮陽防護(hù)，防止紫外線加速膠帶老化。

管道防腐冷纏帶施工需嚴(yán)格控制溫度、濕度、天氣及現(xiàn)場環(huán)境。合理的施工環(huán)境能夠保證膠帶粘接牢固、防腐層密實穩(wěn)定，有效避免空鼓、脫層、老化過快等質(zhì)量問題。施工人員應(yīng)嚴(yán)格遵守環(huán)境施工規(guī)范，避開惡劣天氣，優(yōu)化施工條件，保障管道防腐工程質(zhì)量，延長管道使用壽命。
